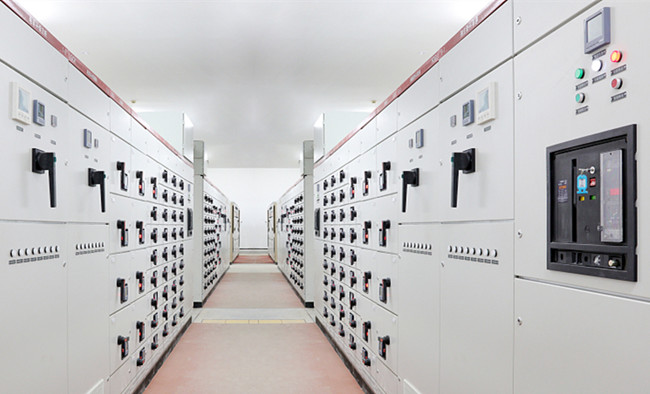

低压开关柜是一种低压开关配电控制屏，内配低压开关组、电路保护系统等。低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。常见的低压开关柜结构有哪些特点，柜体又有哪些要求和使用场所又有哪些不同的地方呢，本文就给大家一一揭晓

　　1、GGD低压柜系列结构特点

　　GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

　　GGD柜充分考虑散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

　　GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

GGD低压柜系列柜体特点

　　柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

　　柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40 之间选择。

2、GCK低压柜系列结构特点

　　整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高。

　　柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。

　　MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。

　　受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

　　开关柜的顶部根据受电需要可装母线桥。

　　3、GCS低压柜系列结构特点

　　框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。

　　开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立。

　　水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

　　电缆隔室的设计使电缆上、下进出均十分方便。

GCS低压柜系列柜体特点

　　抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。

　　抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。

　　柜体的防护等级为IP30、IP40，还可以按用户需要选用。

　　4、MNS低压柜系列结构特点

　　MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。

　　MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室(在柜后部)，抽屉小室(在柜前部)，电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

　　MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。

　　设计紧凑：以较小的空间容纳较多的功能单元。

　　结构件通用性强、组装灵活，以E=25mm 为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。

　　母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。

　　各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。

　　采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。

MNS低压柜系列柜体特点

　　采用高强度阻燃型工程塑料，有效加强了防护安全性能。

　　通用化、标准化程度高，装配方便。具有可靠的质量保证。

　　柜体可按工作环境的不同要求选用相诮的防护等级。

　　设备保护连续性和可靠性。
