油浸式变压器是为工矿企业与民用建筑供配电系统中的重要设备之一，可在户内外使用，是常见的配电组件。生活中最常见的配电变压器是油浸式变压器，它的主体结构由器身、油箱、冷却装置、保护装置和出线装置组成。

　　器身包括铁芯、绕组(绕圈)、绝缘、引线和分接开关;油箱包括油箱本体和油箱附件(放油阀、接地螺钉、小车、铭牌等);冷却装置包括散热器和冷却器;保护装置包括储油柜、油标、安全气道、吸湿器、测温元件和气体继电器;出线装置包括高、低压套管，下面来看看油浸式变压器的主要组成部分有哪些!

　　1、铁心：变压器磁路的主体，运行时要产生磁滞损耗和涡流损耗而发热。在大容量的变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好的冷却效果，常在铁芯中设有冷却油道。

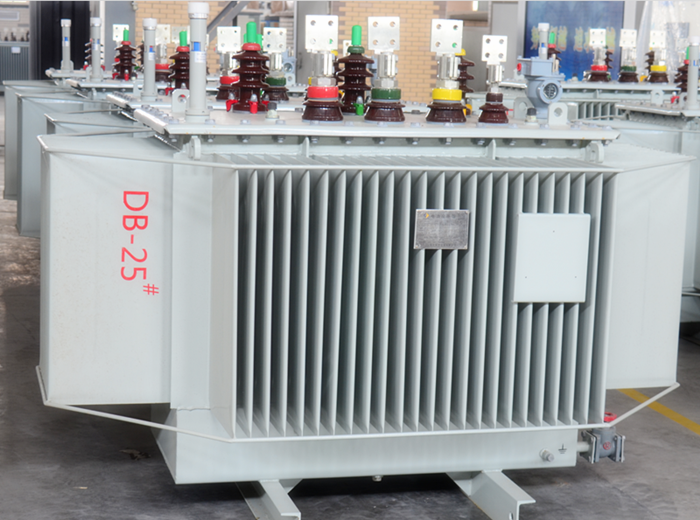

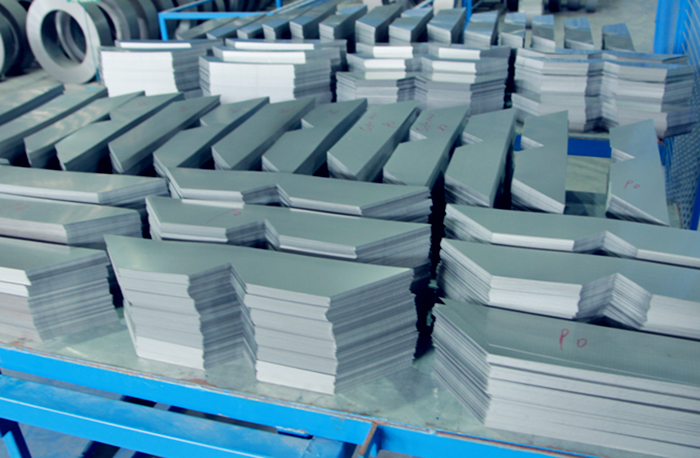

　　(1)材料：为降低发热损耗和减小体积和重量，提高铁心导磁能力，铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向，两面涂绝缘漆或氧化处理的硅钢片叠装而成。依照绕组在铁芯中的布置方式，分为铁心柱和铁轭，铁心柱上套装绕组，铁轭的作用是使磁路闭合。

　　(2)铁心结构：铁心分为心式结构和壳式结构。心式变压器：心式变压器的原、副绕组套装在铁心的两个铁心柱上。结构简单，电力变压器均采用心式结构;壳式变压器：壳式变压器的铁心包围绕组的上下和侧面。制造复杂，小型干式变压器多采用。

　　2、绕组(线圈) ：绕组是变压器的电路部分，用绝缘铜线或铝线绕制而成。绕组的作用是电流的载体，产生磁通和感应电动势。由于绕组本身有电阻或接头处有接触电阻，会产生热量，故绕组不能长时间通过比额定电流高的电流。另外，通过短路电流时将在绕组上产生很大的电磁力而损坏变压器。分为同心式绕组和交叠式绕组。

　　同心式绕组：高低压绕组在同一芯柱上同芯排列，低压绕组在里，高压绕组在外，便于与铁芯绝缘，结构较简单;

　　交叠式绕组：高低压绕组分成若干部分形似饼状的线圈，沿芯柱高度交错套装在芯柱上。

　　3、附件：有油箱、油枕、分接开关、安全气道、绝缘套管等。其作用是保证变压器的安全和可靠运行。

　　(1)油箱：油浸式变压器的器身(绕组及铁芯)都装在充满绝缘的变压器油的油箱中，油箱用钢板焊成。中、小型变压器的油箱由箱壳和箱盖组成，变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修。油箱用于散热，保护器身。

　　(2)储油柜(油枕)：装在油箱上，使油箱内部与外界隔绝。

　　(3)安全气道(防爆管)：装在油箱顶盖上，保护设备，防止出现故障时损坏油箱。当变压器发生故障而产生大量气体时，油箱内的压强增大，气体和油将冲破防爆膜向外喷出，避免油箱爆裂。

　　(4)气体继电器(瓦斯继电器)：装在变压器的油箱和储油柜间的管道中，主要保护装置。内部有一个带有水银开关的浮筒和一块能带动水银开关的挡板。当变压器发生故障，产生的气体聚集在气体继电器上部，油面下降，浮筒下沉，接通水银开关而发出信号;当变压器发生严重故障，油流冲破挡板，挡板偏转时带动一套机构使另一水银开关接通，发出信号并跳闸。

　　(5)分接开关：在电力系统，为了使变压器的输出电压控制在允许变化的范围内，变压器的原边绕组匝数要求在一定范围内调节，因而原绕组一般备有抽头，称为分接头。利用开关与不同接头连接，可改变原绕组的匝数，达到调节电压的目的。分接开关分为有载调压分接开关和无载调压分接开关。

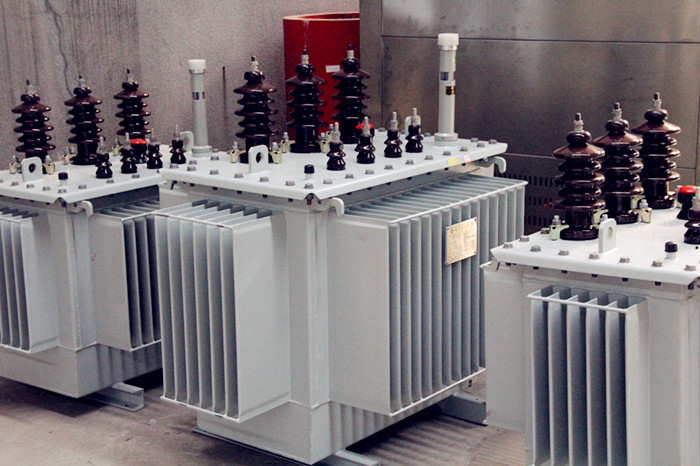

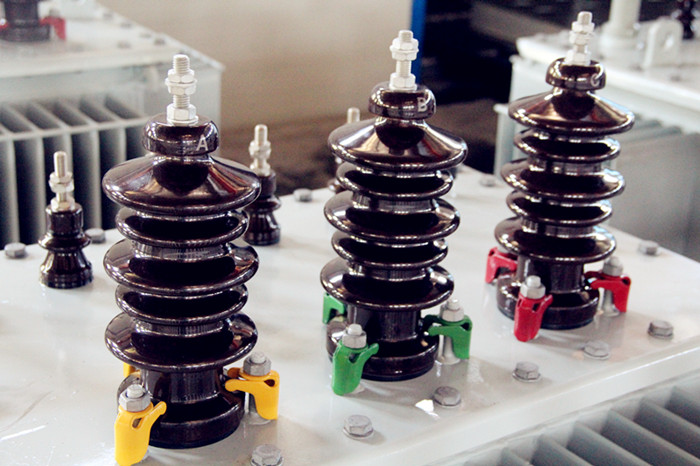

　　(6)绝缘套管：装在变压器的油箱盖上作用是把线圈引线端头从油箱中引出，并使引线与油箱绝缘。电压低于1KV采用瓷质绝缘套管，电压在10-35KV采用充气或充油套管，电压高于110KV采用电容式套管。

　　(7)变压器油：加强绝缘和散热。变压器油要有高的介质强度和低的粘度，高的发火点和低的凝固点，不含酸、碱、灰尘和水分等杂质。

　　(8)测温装置：监测变压器的油面温度。小型的油浸式变压器用水银温度计，较大的变压器用压力式温度计。

　　油浸式变压器的基本构成和各组成部分的作用，就是这些了。还有哪些遗漏的，欢迎电气大神留言讨论哦!
