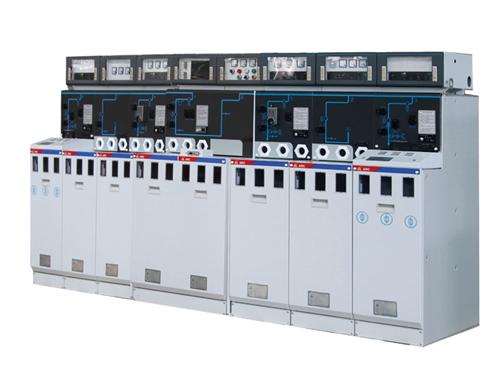

高压固体绝缘开关柜是采用固体绝缘材料作为主绝缘介质的开关柜。将真空灭弧室及其导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。在人可触及的模块表面涂覆有导电层或半导电屏蔽层并直接可靠接地，最大程度上确保了人身安全。由于采用全密封的固体绝缘介质而不再采用SF6，固体绝缘柜具备尺寸紧凑、环境适应能力强、环保等优点。

　　1、高压固体绝缘开关柜技术参数及结构形式

　　高压固体绝缘环网柜额定电压等级为12kV，额定电流等级为630A、1250A，目前市场上的固体绝缘开关柜额定电压等级集中在12kV，额定电流集中在630A，目前已有公司开发出36kV电压等级的固体绝缘开关柜，但是从市场角度来看，不具备成本优势，随着技术参数等级的升高，固体绝缘开关柜的柜体尺寸、成本都急剧上升。

　　高压固体绝缘开关柜按三相正面布置方式分两种。第一，左中右方式，三相左中右布置，该布置方式为目前市场主流方式。第二，前中后方式，开关三相前中后布置，该布置方式为目前较少。

　　固体绝缘开关柜按照三相是否分离分为两种。第一，分相式，三相采用固体绝缘材料分相包覆后涂敷接地屏蔽层，最大程度避免了内部燃弧故障的发生。第二，整体式，三相整体采用固体绝缘材料包覆后涂敷接地屏蔽层。

　　2、高压固体绝缘开关柜相关技术

　　固体绝缘技术是指利用固体绝缘材料将主导电回路包覆封装为封闭模块，固体绝缘材料除用以隔绝不同电位导电体电气作用，还兼具支撑、散热、连接等机械作用。

　　在选择固体绝缘材料时，应综合考虑材料的环境适应性、导热性、收缩率、玻璃化温度等，固体绝缘开关柜目前主要采用环氧树脂材料作为绝缘和支撑，采用硅橡胶材料实现界面绝缘或作为缓冲层。在进行固体绝缘结构设计时，除了满足工艺、组装、维护等需求，还应考虑采用设置屏蔽、优化电极和结构等措施来合理分布电场，从而提高绝缘介质的绝缘强度，这就涉及到对屏蔽层和局部放电的要求。

　　2.1、高压固体绝缘环网柜内屏蔽层

　　根据技术条件定义“人可触及的模块表面涂覆有导电层或半导电屏蔽层并可直接可靠接地”。固体绝缘表面涂覆接地的导电层或半导电屏蔽层，具有以下优势，第一，如果固体绝缘开关柜采用分相设计，由于三相之间采用环氧树脂完全隔离，并且表面涂覆有接地屏蔽层，可最大程度防止环网柜发生相间短路故障。第二，提高了环境适应能力，实现了免清理维护。

　　2.2、固体绝缘局部放电

　　局部放电测量可以检测固体绝缘的内部缺陷，但是检测结果与预期寿命并没有可量化的对应关系。固体绝缘开关柜运行经验少，可供借鉴的试验资料少，又鉴于固体绝缘材料的非自愈性，技术条件对局部放电量进行了严格的规定，“断路器柜或负荷开关柜的局部放电量应≤20pC(1.2Ur下测量值)”。
