固体绝缘环网柜，是采用固体绝缘材料作为主绝缘介质的环网柜，将真空灭弧室及其导电连接、隔离开关、接地开关、主母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能，并可再次组合和扩展的具备全绝缘、全密封性能的模块，人可触及的表面涂覆有导电或半导电屏蔽层，并可直接可靠接地的环网柜。该类环网柜产品作为智能配电网建设的重要组成部分，满足“坚强、可靠、智能、绿色”的电力供应网络的要求。

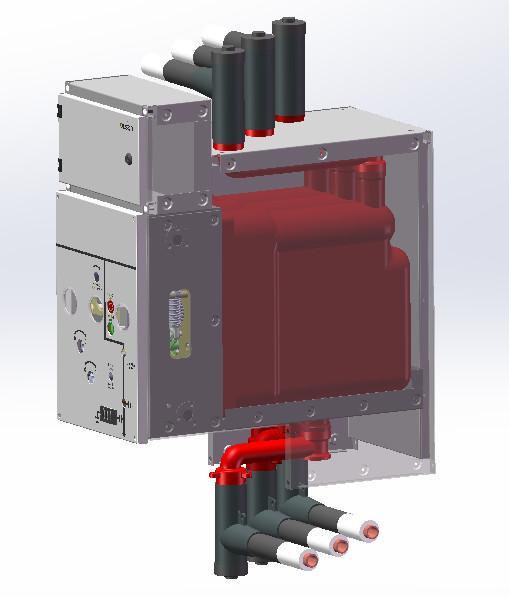

　　固体绝缘环网柜的结构

　　目前，国内外均有多家企业在研究开发固体绝缘环网柜，有的已通过型式试验，并在各地挂网运行数年。从市场上的固体绝缘环网柜可以看出，目前固体绝缘环网柜的结构主要有以下几种：

　　(1)只有主回路真空断路器的固体绝缘开关。

　　(2)真空断路器+空气绝缘的三工位隔离、接地开关，如伊顿电气、沈阳吴诚、北京双杰等。其中，伊顿电气和沈阳吴诚采用的一次方案是：上隔离、上接地+真空断路器，且隔离、接地采用的是螺旋直动式结构。

　　(3)真空断路器+真空三工位隔离、接地开关。

　　固体绝缘环网柜的特点

　　固体绝缘环网柜的结构设计是从符合和适应现代坚强智能电网的要求出发，具备全绝缘、全密封、模块化、小型化等主要特点。主回路部分采用单相模块设计，一方面在运行时可以完全避免相间短路故障的发生;另一方面在极大提高维修效率的同时降低维护成本。固体绝缘环网柜从原理结构上完全取消了SF6。气体及相应的气箱零部件，彻底解决了由于气箱内部开关短路时因压力上升而引起爆炸所造成的事故，完全避免了SF6。气体分解、泄漏而造成的有害气体的排放，真正成为社会所需要的环境友好型开关产品。

　　另外，固体绝缘环网柜比SF6环网柜具有更突出的抗恶劣环境的能力，在严寒、高原、潮湿、强风沙等恶劣环境下，适应性更强、更明显。同时，固体绝缘环网柜还具备绝缘、温升、机械特性等方面的在线检测功能，以满足国内坚强智能电网的要求。
