KYN28高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在12kV的电器产品,主要包括高压断路器、接地开关、互感器等。高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位。本文就kyn28高压柜的出线柜送停电操作问题与大家分享。
(技术贴|KYN28高压柜中出线柜停送电的具体操作流程)
kyn28高压柜出线柜送电操作的七个步骤
1. 关闭所有柜门及后封板,并锁好。(接地开关处于合位时方可关柜下门)
2. 将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁。
3. 推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位, (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推), 断路器到达试验位置后,放开推拉把手,把手应自动复位。)手动插上航空插,关上手车室门并锁好。

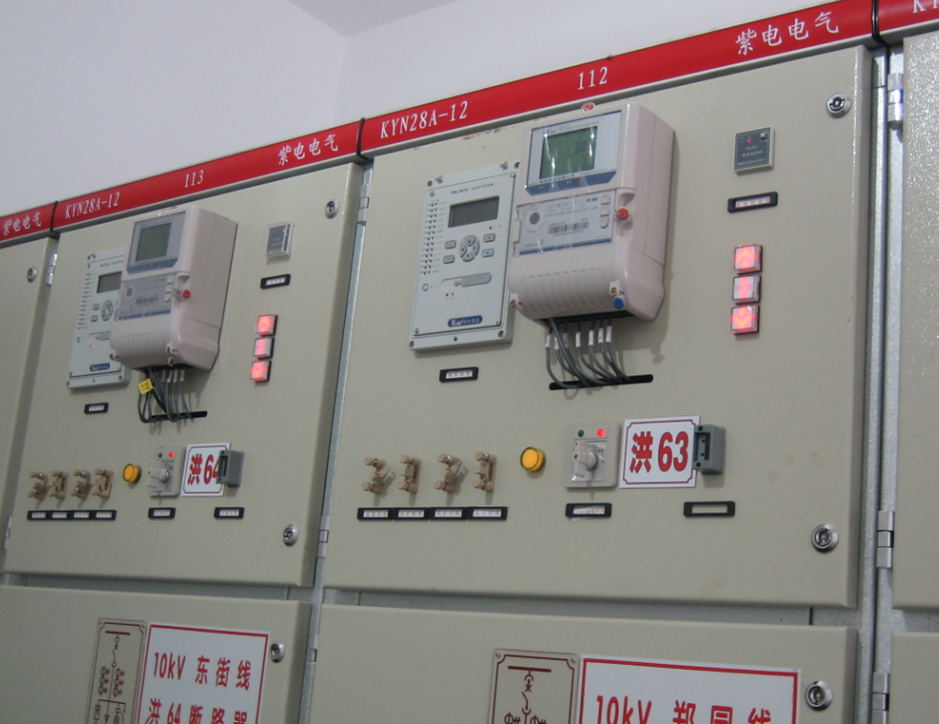

4. 观察上柜门各仪表、号指示是否正常。(正常时综合继保电源灯亮,断路器分闸指示灯和储能指示灯亮,接地分闸指示灯亮,如所有指示灯均不亮,则打开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,则需检修控制回路。)
5. 将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号。
6. 操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮,绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功。(操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置。) 如不能正常合闸时,检查变压器门是否关闭。
7. 如断路器合闸后自动分闸或运行中自动分闸,则需判断何种故障并排除后才可按以上程序重新送电。(当线路故障断路器分闸后,会发声光报警,同时故障音响鸣响。此时观察综合继保,如保护跳闸灯亮,则故障为线路过流,在检修完毕后,需按综合继保面板复归按钮手动复位综合继保。)
kyn28高压柜出线柜停电操作的六个步骤
1. 操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭,绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功。(操作合、分转换开关时,把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置。)
2. 将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于试验位置,航空插锁定解除,打开手车室门,手动脱离航空插。(手车主回路断开)
3. 推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车。 (拉断路器时需把断路器两推拉把手往中间压,同时用力往后拉(往柜外拉),断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位。)
4. 观察带电显示器,确认不带电方可继续操作。
5. 将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,打开柜下门,维修人员可进入维护、检修。
6. 接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作。接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否则有触电危险。
