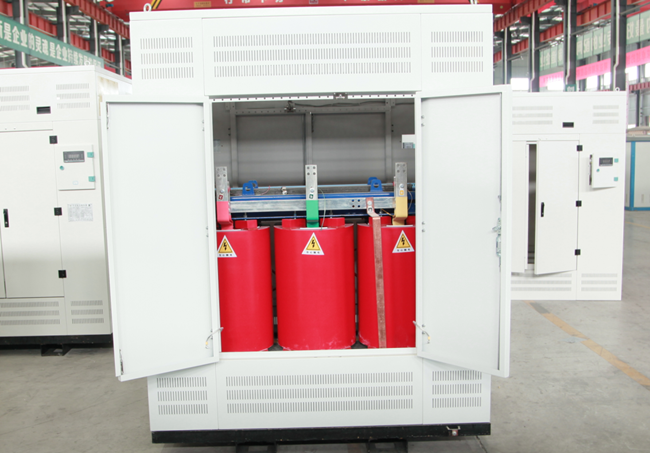

干式变压器外壳能保护变压器本体不受外物打击以及防止人身感电。保护等级有IP00、IP20和 IP23 等形式。IP00 为变压器不带外壳。IP20为变压器带外壳，此外壳可防止大于12mm的固体异物进入。IP23的外壳除具有IP20外壳功能外，还可以防止与垂直方向成60°角的水滴流入。

　　干式变压器外壳主要用于运行变压器现场的安全防护。避免因为小动物等异物进入变压器引起运行事故。可有效保护人身安全并起一定的电磁屏蔽作用。

　　干式变压器外壳按结构材料不同分为：铝合金磨花板变压器外壳，不锈钢变压器外壳和钢板喷涂变压器外壳三大类。

　　干式变压器外壳按使用场合不同：分户内变压器外壳和户外压器外壳两种。

　　干式变压器外壳防护等级分为：ip20,ip21,ip23,ip30,ip31,ip33等多种规格。

　　干式变压器外壳防护等级分类说明代码说明

　　ip20 可防止直径大于12.5mm的球形异物进入，为带电部分提供安全屏障;

　　ip21 具备ip20性能，同时可防止垂直水滴进入;

　　ip23 具备ip20性能，同时可防止与垂直线成60°角范围内的淋水进入;

　　ip30 可防止直径大于2.5mm的球形异物进入;

　　ip31 具备ip30性能，同时可防止垂直水滴进入;

　　ip33 具备ip30性能，同时可防止与垂直线成60°角范围内的淋水进入;

　　ip40 可防止直径大于1mm的线状物体进入，具有防尘效果 。
