真的就这么简单|教你如何干燥变压器。我们知道但凡是电气元件，使用时或多或少会受到潮气的影响，这样就会有一定的危险，特别是回潮天气或是在潮湿的坏境下，触电事故时有发生。配电变压器受潮后对它的使用形成也会造成很大的影响，如果保养不到位，也可能会引发各种故障。那么变压器受潮后该怎么进行保养干燥呢?

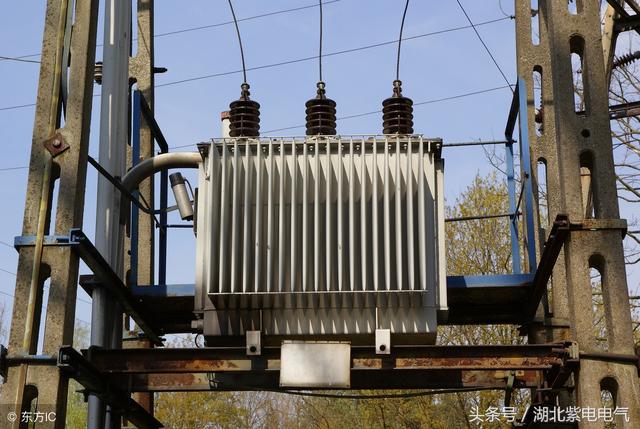

　　配电变压器，配图来源：东方IC

　　变压器哪些情况下，需要进行干燥处理

　　(1)变压器在更换绕组或处理绝缘缺陷以后

　　(2)经测试证明绝缘已经受潮,不小于规定值时

　　(3)在油箱内或器身上发现有受潮迹象

　　(4)如果器身在空气中停留的时间超过规定,应根据检修前后的绝缘性能测试值,按大修后规定数值判断是否需要干燥

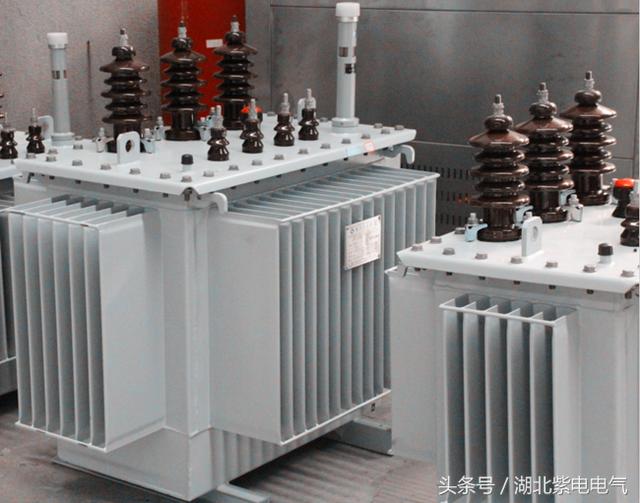

　　油浸式变压器

　　(5)新安装的变压器不满足条件时,应进行干燥

　　(6)器身在空气中停留时间超过规定,但尚未超过48小时,可轻度干燥

　　(7)110kv及以上未装储油柜的变压器,无论是否带油运输,如发现油箱密封不良,在内部尚未发现水迹时

　　(8)不带油运输的变压器残油击穿电压低于规定时

　　(9)绝缘性能略低于规定值时

　　(10)不带油运输的变压器,从发货日起,超过6个月(规定为3个月内注油)未注油

　　(11)带油但不装储油柜运输的变压器,从发货日起,应在3个月内装上储油柜并将油注足,否则应在油内轻度干燥

　　处理配电变压器受潮方法

　　1、吸湿器干燥处理。吸湿器也称“呼吸器”,它是为清除和干燥由于变压器温度变化而进入储油柜的空气中的杂质和潮气,以保证变压器油的绝缘强度。吸湿器按结构分为吊式和座式两类。通过连通管装在储油管下,吸湿器内装有2.7-7mm颗粒状的硅胶(也有用活性氧化铝的),下部带有盛油器,用于过滤清除吸入空气中的杂质和水分,硅胶受潮到一定程度时,由蓝色生成粉红色。硅胶受潮后干燥处理的方法为:在120-140℃高温下干燥4-6h,使水分蒸发即成蓝色。吸湿器按照填充硅胶的容量,根据变压器重量使用。

　　配电变压器房

　　2、加热升温和排潮。根据变压器容量大小和结构形式的不同而决定，现场进行变压器干燥时加热升温的方法，可采用油箱铁损或短路铁损及热油喷淋方法进行。排潮方法分为抽真空和不抽真空2种。但这种干燥处理易受现场条件限制，往往难以实施，需要较长时间停电，也易造成变压器绝缘的非正常老化。

　　3、利用变压器正常运行时产生的空载损耗和负载损耗作为变压器干燥处理的发热源，变压器绝缘纸中的水分逐步渗透到变压器油中，利用在线滤油装置除去变压器油中的水分，然后变压器油通过进口过滤器进入真空容器内，利用真空压力喷嘴作用将变压器油喷出，借用压力喷嘴喷出油膜中的气体和水蒸气转移到空气中的作用，从而完成绝缘油的脱气和脱水过程。净化后的油收集在容器底部，并经过滤芯过滤后重新注入变压器。操作过程中，应在回油过滤器的下部装设一个容器及相应的阀门，用来检测和排出气泡，以防止气体进入变压器。这种处理方法，具有停电时间短、加热均匀、不易造成变压器绝缘损伤等特点，在安全措施充分到位的情况下，可以避免被处理变压器的瓦斯保护误动作。

　　变压器在干燥过程中应特别注意的问题

　　(1)干燥变压器时采用的温度越高,达到饱和的蒸汽压力越高,干燥的效果越好。但变压器自身绝缘的耐热温度为105℃,为了防止绝缘老化,应将器身温度控制在95℃左右;

　　(2)变压器油温每增加10℃,氧化速度增加一倍,在进行油内干燥时,热油温度应限制在85℃左右;

　　(3)绝缘材料过度的干燥会损害绝缘材料内部的结构,只要达到标准规定的绝缘特性数值,即可停止干燥;

　　(4)干燥变压器时的真空度越高,水分的沸点越低,绝缘内部的水分越易蒸发。但使用变压器油箱进行干燥时,由于受油箱变形的限制(要求弹性变形不超过箱壁厚度4倍。永久变形不超过箱壁厚度的1.5倍),所以油箱真空度规定为:35kv及以下的变压器51kPa;60-UO LV的变压器67kPa;154kv及以上的变压器80KPa;

　　(5)干燥变压器时,若油箱顶盖保温不好,可能使水蒸气在顶盖下更新凝结。所以,应使油箱有良好的保温带,抽真空时应在晴天,空气相对湿度不超过65%,或用干燥过滤的空气,缓缓地放入,以避免温度急剧下降;

　　真的就这么简单|教你如何干燥变压器

　　(6)采用感应加热法干燥时,励磁绕组应尽量靠近油箱壁绕组,避免负荷功率因数过低、绕制励磁绕组时,应先清除油箱壁上的油污,保温材料和缠绕绕组;

　　(7)变压器在干燥中应随时测试各处温度,包括干燥罐或油箱壁顶部、底部、器身进出口油温及进出口热风温度。对励磁绕组密集缠绕并紧贴箱壁的部位(如油箱的圆弧部分),应装设玻璃温度计,并限制温度不超过120℃。对油箱内部测温,一般应使用测温电阻或信号温度计,不允许使用水银温度计,各种温度计在使用前应进行校验。在干燥变压器时,可以将高压绕组的温度作为器身的代表温度,若用电阻法计算绕组温度时,测量必须准确;

　　(8)干燥变压器时,每班至少应有两人值班,462h记录一次温度、真空度、电流、电压、绝缘电阻,排放凝结水一次,并定期进行安全防火巡视。
