对于电气新手来说，环网柜与开关柜很多时候是傻傻分不清楚的，因为从外表来看，怎么都觉得是一个模子copy出来的。这就恼火了，那么这两种类型的柜子应该怎么区分呢?

　　首先我们从环网柜这个家伙说起

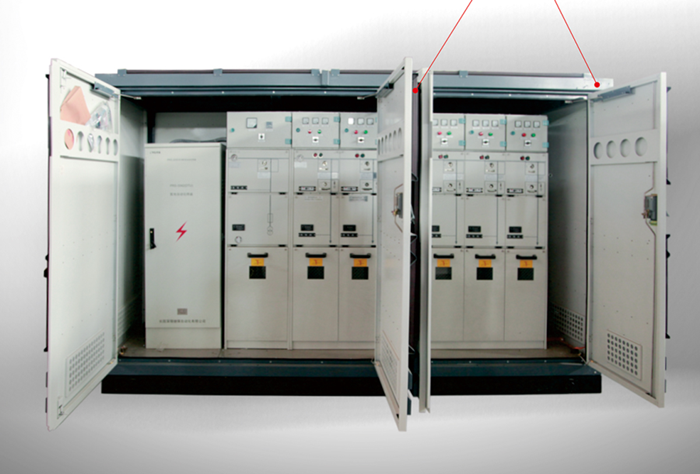

　　环网柜出现的时间不算长，却得到了广泛的使用。城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中，总有它的身影。它一组输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器。

　　从供配电的角度来看，以中，小型容量为大多数其配电变压器一般不超过1250KVA，长期稳定供电，高压开关不频繁操作。对于这类用户，环网柜的性能虽不是最完美的，但却是足够可以胜任的。随着大规模的城市建设，大量大型高层建筑物拔地而起，变配电所往往就设在楼下，根据消防要求，变配电设备必须“无油化”，根据建设面积的合理使用，变配电设备应该“小型化”，于是环网柜或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。

　　环网柜可以将供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。

　　通俗来讲可以把环网柜当做供电局的一个配电室!让你家不单是一路电源供电柜，把几路进线，构进一个环网，实现二路或是多路进线。这样一个线路出现了问题，也不会出现停电的情况，对于城市居民和工矿企业来说很有必要。

　　同时环网柜具有结构简单，运行可靠且安全，维修量很小，运行费用低，比起装有断路器的开关柜，优势很突出。环网柜要求负荷开关具有更高的性能和更小的体积，新型的负荷开关应运而生，这又反过来带动了环网柜的技术进步，当今的环网柜不但性能优良而且系列化了，这更扩展了环网柜的使用范围。

　　开关柜是一种电气设备

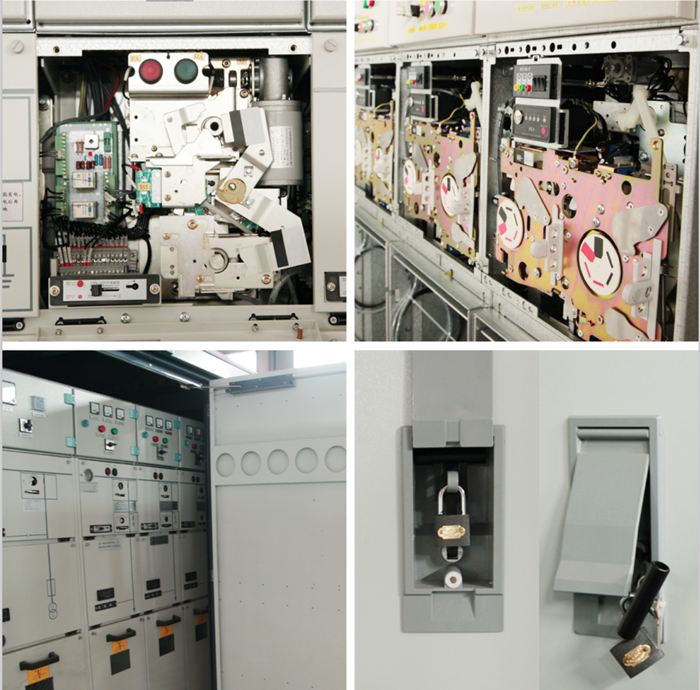

　　开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。

开关柜分高压、低压。高压有环网柜、中置柜等。所谓“环网柜”就是每个配电支路设一台开关柜(出线开关柜)，这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。

　　实际上单独拿出一台环网柜是看不出“环网”的含义的。环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器，当然这只能局限在一定容量内。这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
